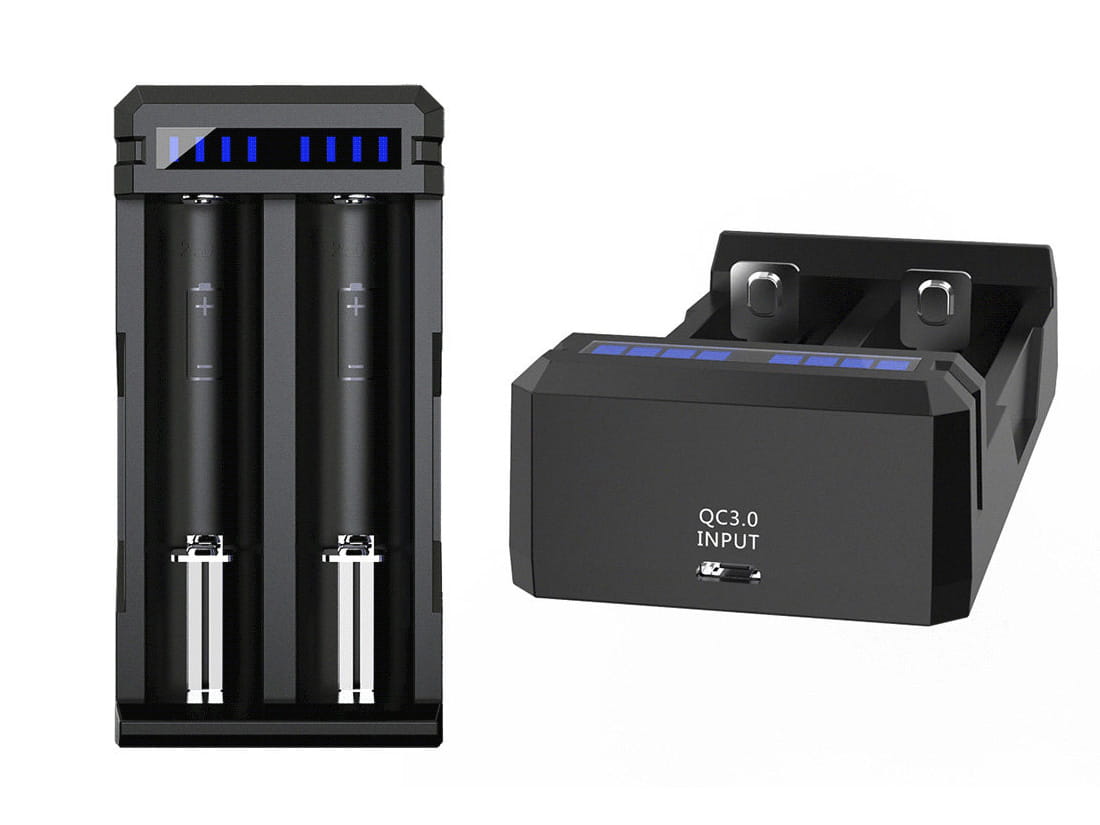

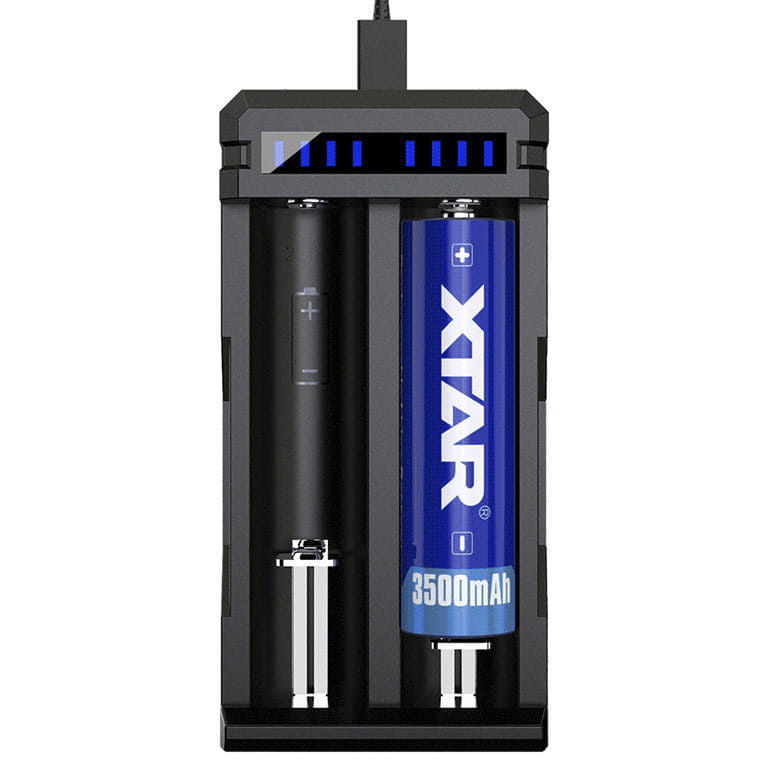

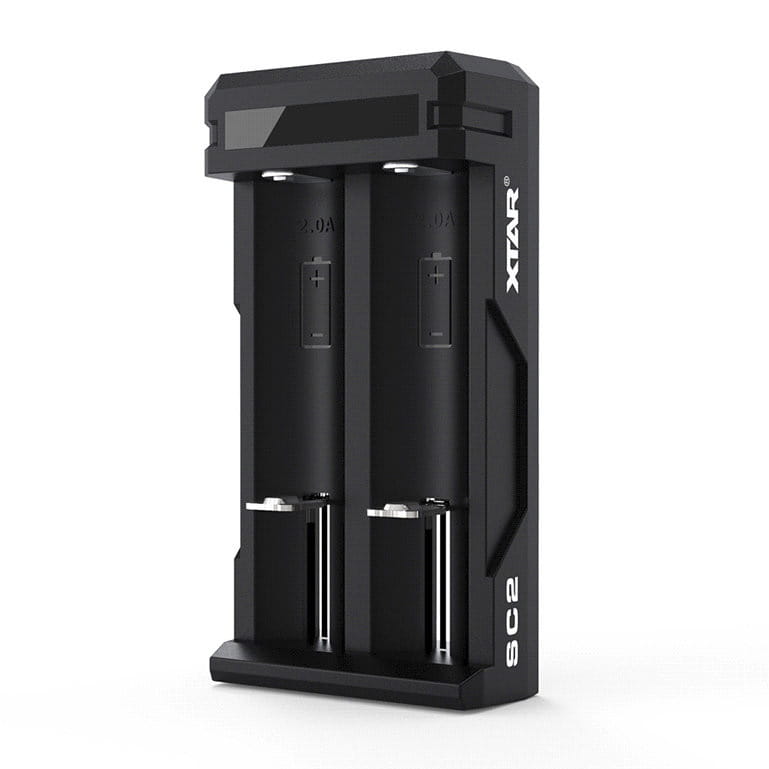

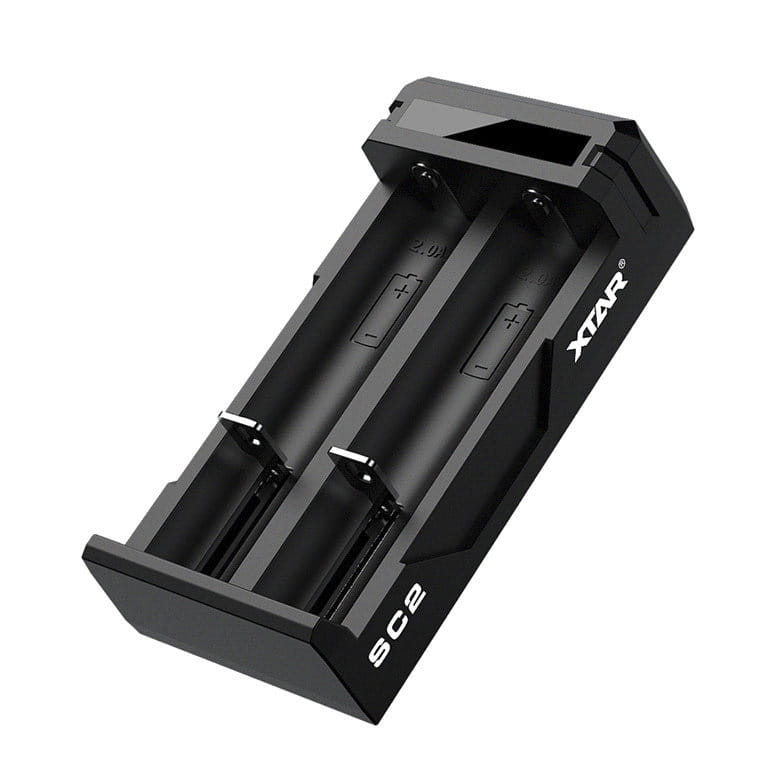

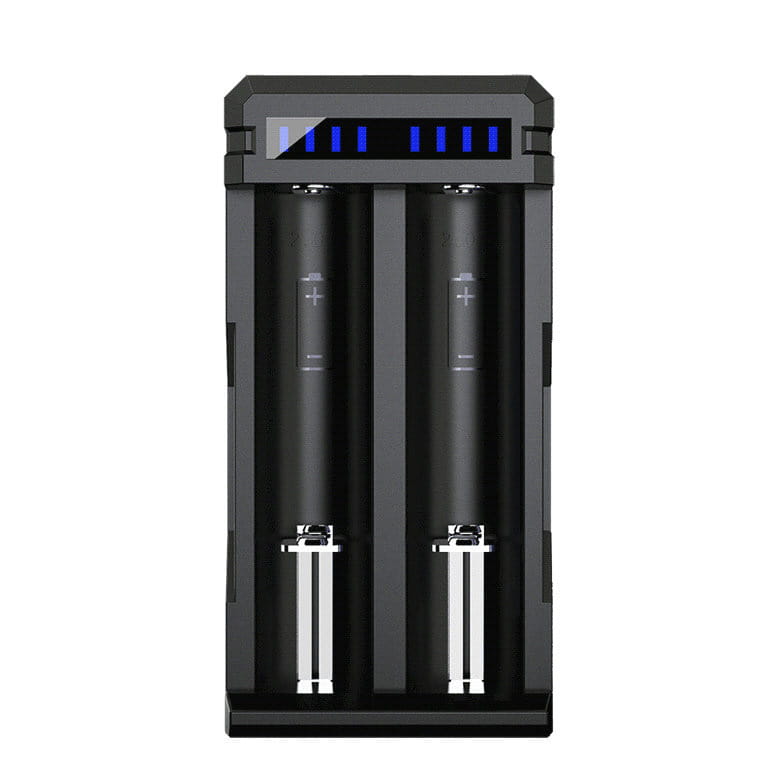

Szybka ładowarka do akumulatorów cylindrycznych Li-ion 18650 Xtar SC2

Najważniejsze cechy

• 2 niezależne kanały ładowania
• sterowany procesorem trzystopniowy proces ładowania TC/CC/CV
• wysoki prąd ładowania - 2x 2A / 1x 3A
• zasilana dowolną ładowarką micro USB (zalecana z QC 3.0)
• niewielkie wymiary - łatwa w przenoszeniu
• funkcja reaktywacji głęboko rozładowanych ogniw
• zabezpieczenia: zwarciowe, termiczne, przed odwrotną polaryzacją

W niewielkiej obudowie ukryta jest w pełni profesjonalna procesorowa ładowarka z trzystopniowym procesem ładowania TC/CC/CV. Ładuje ogniwa Li-ion 3,6 / 3,7V o dowolnej pojemności w rozmiarach 18650, 18700, 20700, 21700 - tylko niezabezpieczone, 22650, 25500, 26650.

Na czym polega metoda ładowania TC/CC/CV? Jest to trzystopniowy proces ładowania ogniw Li-ion zapewniający utrzymanie ogniwa w dobrej kondycji poprzez ładowanie odpowiednim prądem na każdym etapie i zakończenie procesu ładowania we właściwym momencie.

Poszczególne etapy procesu TC/CC/CV to:

• Faza TC: ogniwa rozładowane poniżej 2,9V są 'wybudzane' niższym prądem.
• Faza CC: po osiągnięciu 2,9V ogniwo ładowane jest stałym prądem 2x2A / 1x3A.
• Faza CV: gdy ogniwo jest już prawie naładowane ładowarka przełącza się na ładowanie malejącym prądem aż do osiągnięcia napięcia 4,2V na ogniwie. Po osiągnięciu 4,2V proces ładowania jest ukończony - akumulator jest w pełni naładowany.

Akumulatory o napięciu 4,1V lub wyższym są traktowane przez ładowarkę jako naładowane. Aby doładować taki akumulator do pełna należy włożyć go do ładowarki przed włączeniem jej do zasilania. Pozostawione w ładowarce naładowane akumulatory będą ulegały naturalnemu procesowi samorozładowania. Ładowanie zostanie wznowione gdy napięcie na akumulatorze spadnie poniżej 4,1V.

Ładowarka Xtar SC2 posiada funkcję reaktywacji ogniw głęboko rozładowanych i ogniw o napięciu 0V. Wiele ładowarek na rynku nie jest w stanie naładować takich akumulatorów. Tutaj z pomocą przychodzi ładowarka Xtar SC2, która w wielu przypadkach pozwala na 'odratowanie' takich ogniw. Wystarczy włożyć głęboko rozładowany akumulator do ładowarki SC2, tak jak przy normalnym ładowaniu - ładowarka wykryje rozładowane ogniwo i podejmie próbę jego reaktywacji. Uwaga! Ogniwa rozładowane poniżej pewnego poziomu ulegają nieodwracalnemu uszkodzeniu i ich reaktywacja może być niemożliwa. Należy unikać zbyt głębokiego rozładowania akumulatorów Li-ion - może to doprowadzić do znacznego obniżenia ich trwałości i pojemności lub doprowadzić do ich całkowitej niesprawności.

Ładowarki od innych producentów mogą znacząco podnosić temperaturę ładowanych ogniw podczas ładowania. Zbytnie nagrzewanie się ogniw może powodować ich szybsze zużycie. Projektując ładowarkę SC2, firma Xtar poszła o krok dalej od konkurencji, rozwiązując ten problem w prosty sposób: zastosowano zasilanie z zewnętrznego zasilacza. Dzięki temu temperatura ładowanego w SC2 akumulatorka wzrośnie najwyżej o 15 stopni.

W komplecie z ładowarką Xtar SC2 otrzymujemy kabel micro USB. Do zestawu nie jest dołączony zasilacz. Do zasilenia ładowarki wystarczy dowolna ładowarka z kablem micro USB, np. od telefonu, lub gniazdem USB lub komputer z wolnym portem USB. Zalecana minimalna moc ładowarki to 2A).

Specyfikacja:

Producent Xtar

Model / kod producenta SC2

Obsługiwane typy akumulatorów

• Akumulatory Li-ion 3,6-3,7V, niezabezpieczone
• Akumulatory Li-ion 3,6-3,7V, zabezpieczone (z PCM/PCB)

Obsługiwane rozmiary akumulatorów 18650,18700(tylko niezabezpieczone),20700(tylko niezabezpieczone),21700(tylko niezabezpieczone),22650,26650

Napięcie wejściowe

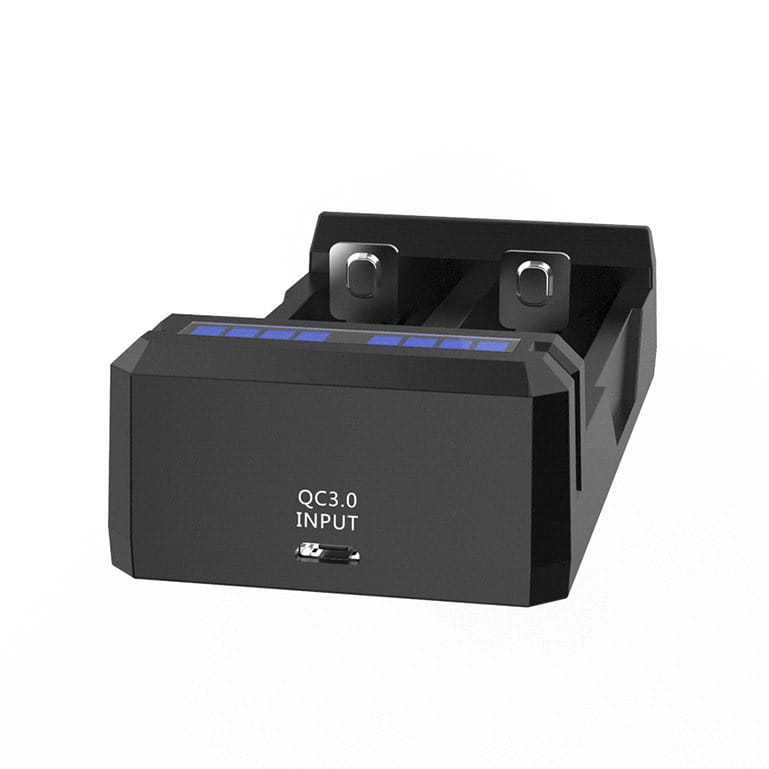

• QC 3.0 (5V/3A | 9V/2A | 12V/1,5A) - gniazdo micro USB
• Zalecany zasilacz minimum 5V, 2,1A, zgodny z QC 3.0; Brak zasilacza w zestawie

Maksymalne wymiary ładowanego akumulatora (szerokość x wysokość) [mm] 26 x 70

Metoda ładowania

• Sterowana procesorowo TC/CC/CV dla Li-ion

Prąd ładowania w fazie CC (zasadniczej) [mA]

• 1 x 3A / 2 x 2A±50mA

Napięcie zakończenia ładowania

• 4,2V ±0,05V

Prąd terminacji dla ogniw litowych [mA]

• <150mA

Inne, istotne cechy produktu

• Reaktywacja głęboko rozładowanych ogniw i ogniw 0V

Zabezpieczenia

• Przed przegrzaniem ładowarki
• Przed przeciążeniem / zwarciem
• Przed odwrotną polaryzacją ogniw

Tryby pracy ładowarki

• Ładowanie (Charge)

Wymiary (szer. x głęb. x wys.) [mm]

• 53 x 105 x 27

Masa [g / szt.]

• 58,0

Zawartość opakowania

• Ładowarka SC2
• Kabel micro USB

Oznaczenia / certyfikaty

• Oznaczenie CE
